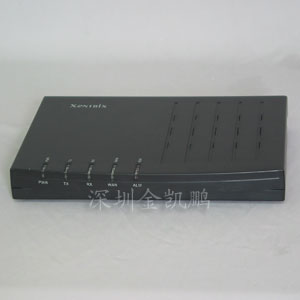

对称式X3207d/3208d G.SHDSL 华为 对称式G.shdsl DSU
产品简介
基于ITU-T G.991.2 G.shdsl标准，X3207d/3208d单线对高速数字用户线（SHDSL）产品系列提供了对同步数据（64K-2048K）或E1数据(2048 Kbps)的远程传输，用于公用网络WAN接入、高速Internet接入、LAN-到-LAN连通和其他高速数据接入应用。对想要为他们的客户传送高速网络数据的网络服务提供商来说它是理想的设备。SHDSL的线路端提供对称的线路速率2056 Kbps， X3207d/X3208d可以配置成与SHDSL DSLAM互操作，或者用灵活的CO/RT设置，胜任点对点数据传输应用。
对称式X3207d/3208d G.SHDSL功能特点
· 在一条铜双绞线对上进行高速率对称数据传输
SHDSL 线路编码：PAM
X3207d：E1/G.703接口的成帧或非成帧传输
X3208d：V.35/RS530或RS449，V.11，X.21接口的同步数据传输
高性能、操作简单、低功耗
与大多数中心局的对称DSL DSLAM兼容和互操作
经RS-232 Craft端口，或通过10BaseT端口用telnet，进行本地OAM&P
提供环回功能，易于维护
对称式X3207d/3208d G.SHDSL技术指标
E1/T1接口
物理接口： RJ45/RJ48C
线路编码： HDB3, AMI
帧 格 式： FAS, FAS+CRC-4, FAS+CAS, FAS+CAS+CRC-4; unframed
线路速率： 2048kbps +/- 50ppm

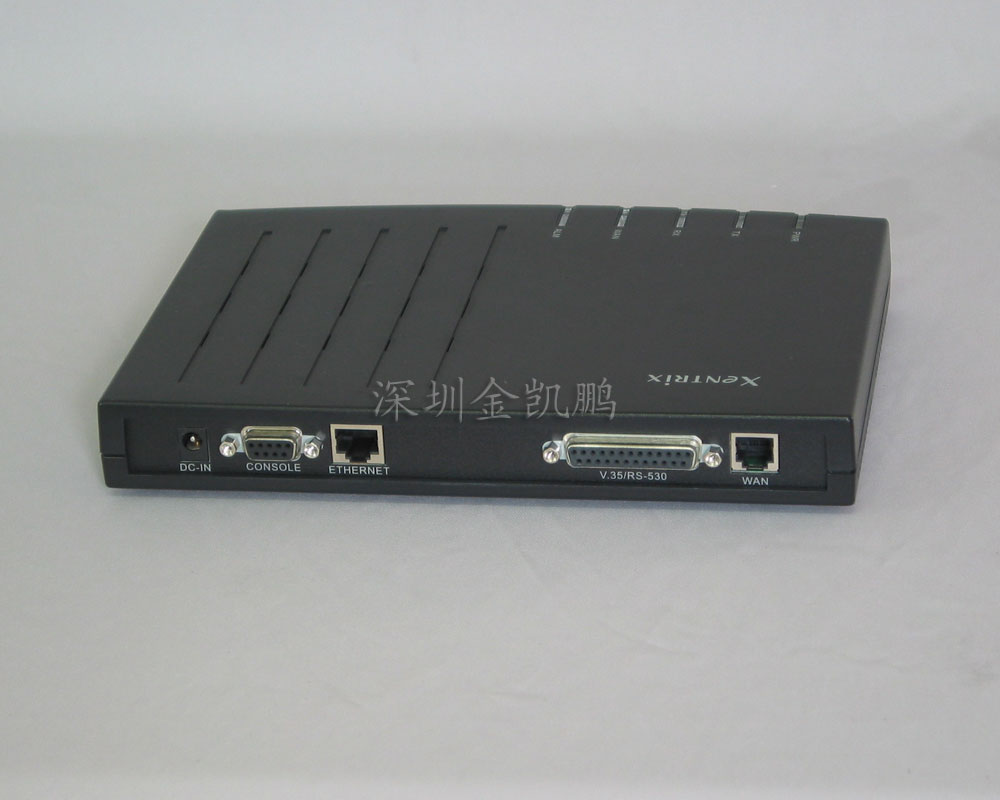

数据接口
接口标准： V.35/RS530, V.11, X.21 and RS449
物理接口： DB25 母头, 可选多种接口的适配电缆
WAN - SHDSL线路接口
线路速率： 2056Kbps（E1）、72-2056Kbps（V.35）
线路编码： PAM
线路阻抗： 135Ω
传输线路： 1对 (2线)
物理接口： RJ-11

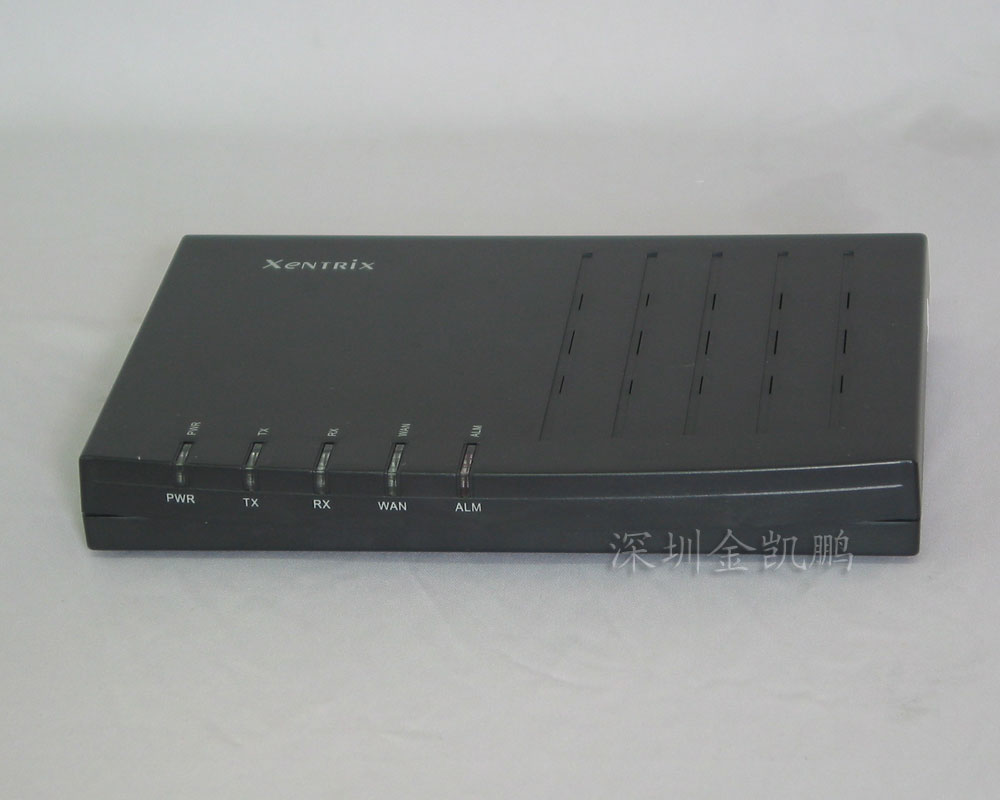

LED指示灯
PWR - 绿LED, 指示电源状态
TX、RX - 绿/红LED, 绿色长亮:E1帧同步/数据连接, 绿色闪烁:数据收发, 红色: 帧失步告警
WAN - 绿LED, 指示DSL链路状态, 绿色长亮:DSL已同步, 绿色闪烁:DSL训练
ALM - 红LED, DSL告警指示. 同步丢失或数据错误时亮
对称式X3207d/3208d G.SHDSL配置管理
CONSOLE： RS232 DB9, 终端配置
Telnet： 10BaseT LAN接口
升 级： 通过LAN接口使用TFTP升级
环回功能： 线路环, 模拟环, 数据环, 帧环回
工作环境
温 度： 0℃ ~ 50℃
湿 度： 5% ~ 95%
电气特性
电源适配器： 输入110VAC/60HZ 或 220 VAC/50Hz; 输出 12VDC 1A
功 率： 小于10 Watts
电磁兼容性： FCC Part15 Class B, CE Class B
安 全： CE EN60950
对称式X3207d/3208d G.SHDSL产品应用
SHDSL DSU最为普遍的应用是用于租用线高速数据传输。
对称式X3207d/3208d G.SHDSL应用：
1. 公用网络的租用线高速数据传输
2. 点对点高速数据传输，适于校园或其他应用 |
