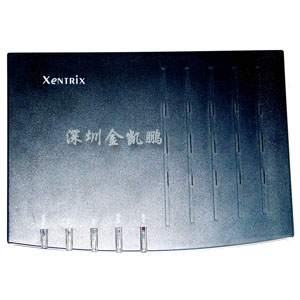

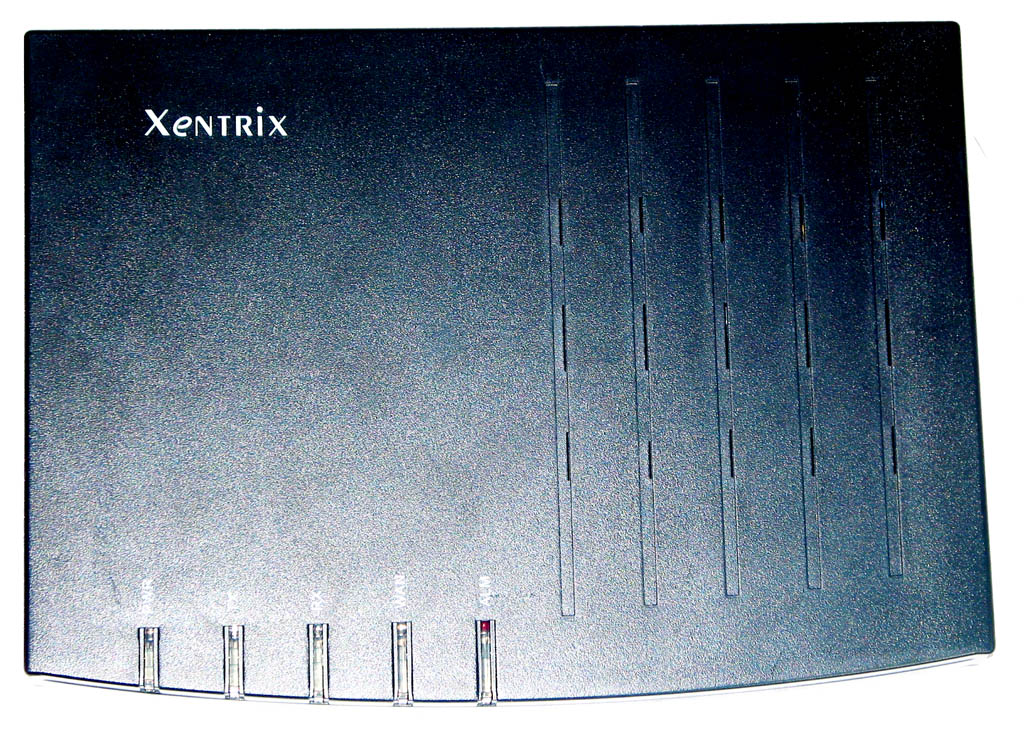

Xentrix X3207d G.shdsl DSU
对称式G.shdsl DSU
产品简介
Xentrix X3207d 系列对称式G.shdsl DSU 是基于 TDM 模式和 PAM 线路编码的用户端设备，可与市场上现有和将来的DSLAM 或多服务接入系统互通。它为用户提供价格实惠、含帧格式或不含帧格式的E1/T1数据传输服务。
Xentrix X3207d 系列对称式G.shdsl DSU支持G.shdsl 标准的多速率对称应用，可在一对铜线上对称传输数据，采用E1时速率可达 2056 kbps，采用T1时速率可达1552kbps?
Xentrix X3207d 系列对称式G.shdsl DSU产品特性
· 在一对双绞铜线上实现高速对称数据传输
SHDSL 线路编码：PAM
采用G.703标准接口的T1/E1 可提供含帧格式或不含帧格式的传输服务
性能卓越，操作简单，功耗低
与主流的局端对称式G.shdsl DSLAM兼容和互通
通过RS-232串口实现本地 OAM&P 管理，也可通过10/100MBaseT接口实现远程登录
提供回路功能，使得维护非常简单
Xentrix X3207d 系列对称式G.shdsl DSU技术规格
E1/T1 接口
连接头：RJ45/RJ48C；在采用E1时，BNC 连接头备选
线路编码
E1：HDB3，AMI
T1：B8ZS，AMI帧
E1：FAS、FAS+CRC-4、FAS+CAS、FAS+CAS+CRC-4；unframed
T1：SF、ESF、SLC、CRC-6、
unframed线路速率
E1：2048kbps +/- 50ppm
T1：1544kbps +/- 50ppm
WAN - SHDSL线路接口
线路速率：2056Kbps
线路编码：PAM
线路阻抗：135 W
连接回路：一对 (2-?)
连接头：RJ-11
电源
PWR --绿灯，表示电源工作状态正常
TX - 绿/红LED，绿灯稳定：表示在E1/T1下帧同步，绿灯闪烁：表示正在E1/T1上发送数据，
红灯： 表示帧同步信号丢失
RX -绿/红LED，绿灯稳定：表示在E1/T1下信号同步，绿灯闪烁：表示正在E1/T1上接受数据，
红灯：表示同步信号丢失
WAN -绿灯，DSL 数据链接。绿灯表示已同步，绿灯闪烁表示正在连接
ALM -红灯，DSL 警告灯。红灯表示同步或数据出错。
配置和管理
Console VT-100 emulation
接口：DB9的RS232连接接口
用RJ-45 接头与10BaseT（IEEE 802.3以太网标准）接口连接实现远程登录
通过LAN口和TFTP 服务器实现软件升级
环回功能支持： Line loop-back, analog loop-back, payload loop-back, framer loop-back
环境
温度：0°C ~ 50°C
湿度：5% ~ 95%
电器性能
交流电源：输入110VAC/60HZ 或 220 VAC/50Hz；输出 12VDC 1A
功耗：低于10 Watts
电磁干扰认证
FCC Part15 Class B，CE Class Bss
安全认证
CE IEC60950 |
