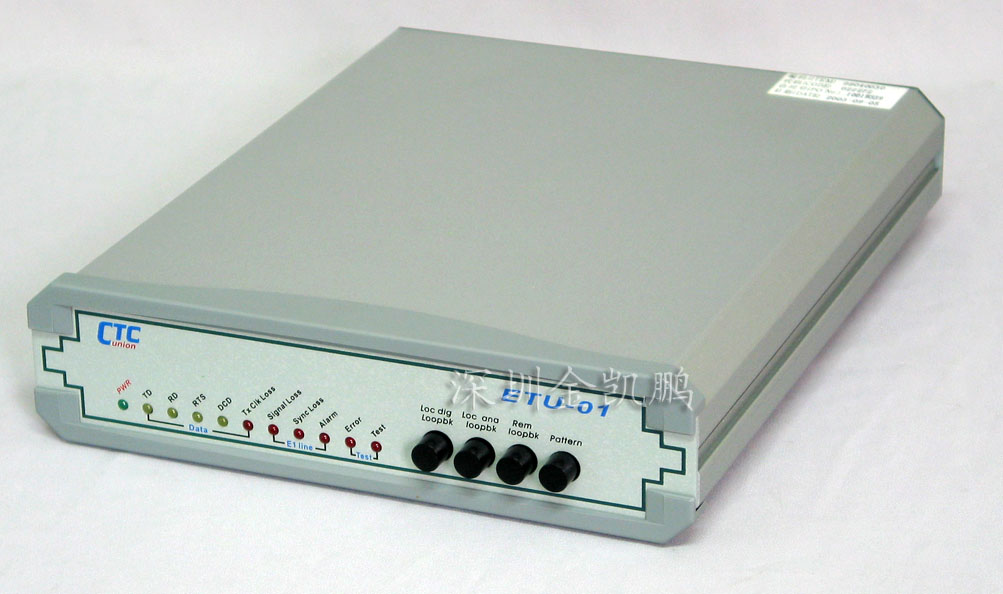

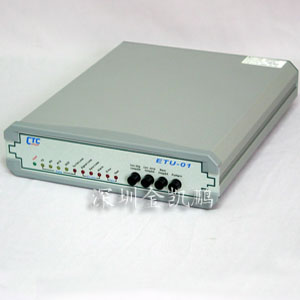

CTC  成帧E1接入设备  ETU01
+点击查看大图



产品类别     传输、接入转换
厂         商     CTC
产         地     台湾
产品型号     ETU01



详细介绍
(全国统一免费热线: 0755-83659158 )


CTC 成帧E1接入设备 ETU01

CTC 成帧E1接入设备 ETU01简介
  成帧E1接入设备 ETU01是单端口接入设备,用于E1(非成帧)或FE1(成帧)线路的接入转换, 支持用户的数据速率为N×56或N×64Kbps,最高达2.048Mbps,在铜轴电缆或双绞线上的传输时允许最高43dB的衰减,传输距离达2km/22AWG。
  ETU01可在用户数据和E1信道的任意时隙间做转换,不用的时隙可插入空闲码或接收到的相同时隙数据(用于级连模式)。ETU01有多种用户可更换的数据接口模块,包括:V.35,X.21,RS-530,RS-449,RS-232,
G.703 64K同向,10/100Base-T网桥, 10/100Base-T路由。
  ETU01符合所有关于E1线路的国际标准:ITU-G.703, ITU-G.704, ITU-G.706, ITU-G.732, ITU-G.823。具有V.54的诊断功能,可进行在不同点上的本端及远端环测,用于快速故障隔离。内至511位随机码发生器,可执行端对端或环路的比特差错检测。环回可由面板上的开关控制也可由DTE设备的V.35或RS530控制。
  成帧E1接入设备 ETU01对于E1和用户数据接口,有多时钟源选择,提供了最大的灵活性,可用于复杂的网络环境。主E1链路的时钟可设置为恢复时钟、数据端口时钟或内部时钟。
功能特点
· 实现E1接口到用户设备接口或两用户设备之间的高速远距离传输
· 支持用户的传输速率为N×56或N×64Kbps,最高达2.048Mbps,用户可任意设置时隙
· 实现高速短程MODEM功能,用于在双绞线或电话线上进行全双工传输,传输距离达2km/22AWG
· E1端口可提供平衡(120Ω)及不平衡(75Ω)两种接入方式
· 实现E1接口对各种数据接口的连接和转换(E1口到V.35,X.21,RS530,RS449)
· 对于E1和用户数据接口,有多时钟源选择,提供了最大的灵活性
· 具有V.54的诊断功能,可进行在不同点上的本端及远端环测,用于快速故障隔离。内至511位随机码发生器,可执行端对端或环路的比特差错检测
· 前面板LED工作状态显示
· 可选用48VDC或220VAC电源
· 能在低质、噪音、干扰的线路和电压波动等恶劣环境下可靠运
· 完全满足E1的所有技术指标,包括ITU G.703,G.704,G.706,G.732和G.823
技术指标
E1链路
· 帧格式:非成帧/成帧;CCS(PCM31)/CAS(PCM 30);CRC4 ON/OFF
· 比特率:2.048Mbps
· 线路编码:AMI/HDB3
· 线路阻抗:75ohm/120ohm
· 相对接收电平:0到-43dB
· 发送电平:“脉冲”幅度:标称2.37V±10%,75ohm,标称3.00V±10%,120ohm;“0”幅度:±0.1V
· 发送频率跟踪:内定时:±30ppm;环回定时:±50ppm;外定时:±100ppm
· 抖动性能:依据ITU-T G.823
· 符合ITU-T G.703,G.704,G.706和G.732

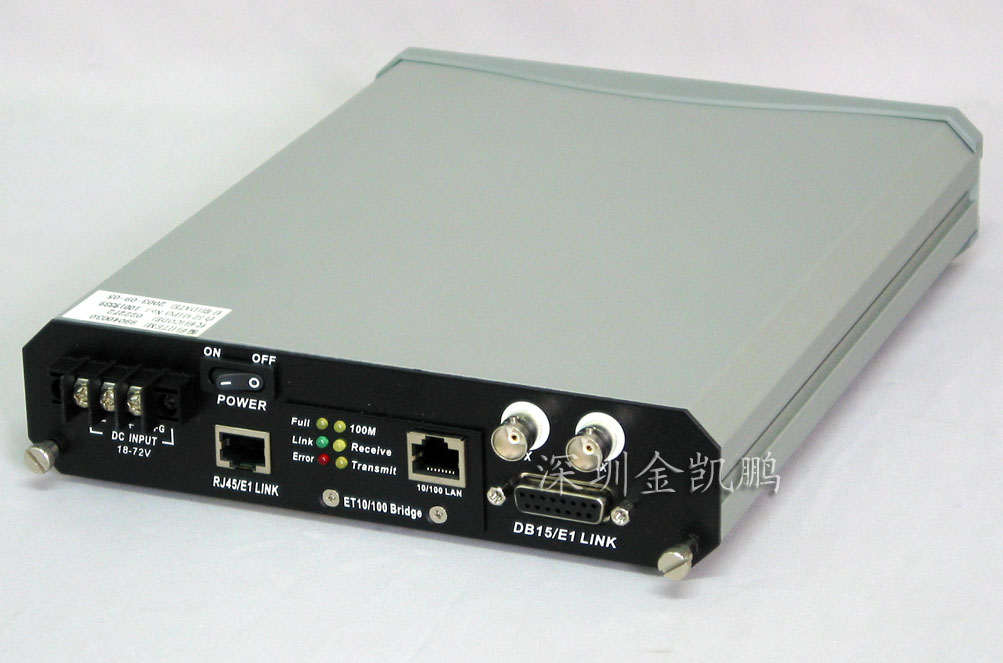

· 接口连接器:不平衡:BNC;平衡:RJ45/15pin,D型凹
用户数据信道
· 接口类型:RS-530,X.21,V.35,RS-449(经适配电缆)G.703 64K同向,10/100Base-T网桥,10/100Base-T路由
· 时钟方式:
  时钟方式0(DCE1):接收和发送时钟(恢复)到同步DTE
  时钟方式1(DCE2):接收和发送时钟(内部振荡器)到同步DTE
  时钟方式2(DTE1):接收时钟到同步设备和发送时钟来自同步设备
  时钟方式3(DTE3):接收和发送时钟来自同步DCE
  时钟方式4(DTE2):接收和发送时钟来自同步DCE(都来自ETC pin)
· 控制信号:CTS常ON;DSR常ON,除环测外;DCD常ON,或跟随RTS除信号丢失外
· 时隙分配:用户定义
· 设置/配置:DIP开关
测试开关/诊断
· 数字本地环、模拟本地环、数字远端环、测试码型
环境
· 温度:0~50℃
· 湿度:0~90% 无凝结 · 尺寸:25.5cm(L)*19.5cm(W)*4.5cm(H)
· 重量:1500克
电源
· 电压:AC 90-250V;DC 18-72VDC
· 频率:50/60Hz · 功率:20W
· 保险管:0.1A SB for AC;0.5A SB for DC
