当前位置:首页 > 产品中心 > 广电设备 > 台标时钟发生器> 产品详情

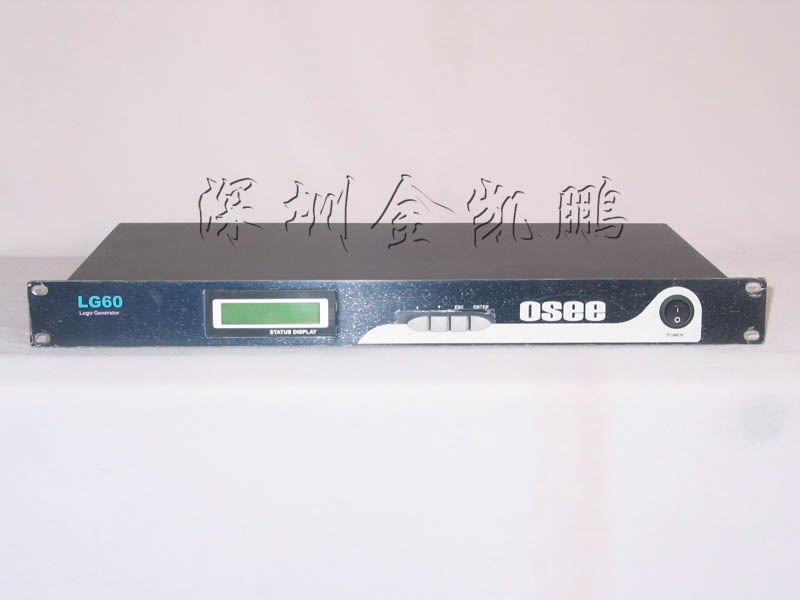

OSEE(奥视)  时钟台标发生器   LG60SD
+点击查看大图



产品类别     台标时钟发生器
厂         商     OSEE(奥视)
产         地     中国
产品型号     LG60SD



详细介绍
(全国统一免费热线: 0755-83659158 )

OSEE(奥视) LG60SD 时钟台标发生器

OSEE(奥视) LG60SD 时钟台标发生器





LG60SD是一种高质量的时钟台标发生器。LG60SD 时钟台标发生器采用4:2:2:4的内部处理方式,即时钟、台标都采用24bit真彩色合成,键信号采用8bit线性键处理。这是业界最高质量水平的时钟台标发生器。这种处理方式可以彻底解决现有的大部分采用16bit键信号时不可避免的台标边缘的锯齿、闪烁和抖动。同时这种方式可以实现各种方式的半透明台标。



LG60SD时钟台标发生器采用4:2:2:4的内部处理方式,保证了将您设计的台标变成完美的现实,您再也不必由于设备性能的限制而实现不了您的设计而烦恼,满足电视台形象设计的需要。



LG60SD时钟台标发生器有完善的外锁相、行相位和副载波相位调节电路,并具有可调节的键延时。保证了设备与主控切换台配合使用时的背景信号、填充信号和键信号完全同步。LG60SD时钟台标发生器可以与任何具有线性键控器的主控切换台配合使用,以发挥LG60SD时钟台标发生器的所有性能。



LG60SD时钟台标发生器采用了全硬件处理方法,保证机器可以稳定、可靠地长时间工作,满足电视台的全天侯播出需要。避免了采用计算机和字幕卡方式设计的时钟台标发生器,由于计算机硬件不可靠而造成的设备工作不稳定、可靠性低等问题。



LG60SD时钟台标发生器在可靠、实用的基础上考虑了更多的功能设计,从而可以为产生最大限度地满足电视台要求的各种台标。



LG60SD时钟台标发生器针对附标、角标广告、动画台标的应用特点,大幅度提高存储容量(可插拔内存方式),以满足不同的应用场合,可存储多达384128x128大小的静止台标。实际应用时可根据需要选择静止标、动画标、附标、第三角标等方式。



LG60SD时钟台标发生器可直接利用中央台信号的逆程时间或GPS通用的LTC时码来校准本机的内部时钟,并在保证跟踪速度的基础上做了多层时间检验和校对。保证当中央台时间或GPS时间正确时,LG60SD时钟台标发生器和中央台时间完全同步;当中央台时间或GPS时间出现误码或没有外部校时时间时,本机依靠内部时钟准确守时。当设备断电时,内部时钟正常工作。从而保证设备的时钟在无任何人工干预的情况下,完全正常、准确地运行,不需要做任何调整。



LG60SD时钟台标发生器无论是主台标(静止或三维动画)、副台标(静止或三维动画)、时钟都可以实现满屏幕移动,用户可根据需要,将时钟、主台标、副台标放置在适当的位置。以实现您遮挡别的台标和使您的台标不被别的台标遮挡。



LG60SD时钟台标发生器的时间在通常状态下每半小时显示一分钟,但用户也可以控制时钟在任意时间出现,或一直出现。



LG60SD时钟台标发生器还具有断电信号直通功能以及断电记忆功能。设备断电后能使播出的节目信号直通,保证在出现异常情况时不影响正常的节目播出;当故障排除后设备重新运行,依然能按照故障前的设置参数正常如初地工作。



LG60SD时钟台标发生器可在线下载时钟和台标,下载时台标自动消失,下载完毕后自动再现,无需其他控制,是业界最先进的下载方法。



LG60SD时钟台标发生器采用模块化设计,可直接模块化选择模拟接口和SDI接口。同时可选模拟内置键混更提高了用户的可选择性。



LG60DS     串行数字分量静止台标发生器



技术指标



台标的主要用途是将电视台标志和时钟显示在节目上。奥视数码在1998设计了第一个全硬件处理的台标发生器,从那时起,奥视数码为国内的许多省市级电视台提供台标发生器。现在包括中央电视台在内的超过70%的省级电视台使用奥视数码的台标发生器。



LG60SD系列台标发生器具有强大的功能。LG60SD18Mbytes的台标存储器,可存储全带宽、无压缩的4:2:2质量的静止或动画台标。每一台标都同时存储全带宽的亮度键信号,以实现精确的线性键控。同时可叠加三个台标和时钟。



LG60SD采用了模块化的结构设计,包括台标发生、串行数字接口和模拟复合接口板。LG60SD可用于串行数字分量系统和模拟复合系统中。



LG60SD采用LTC码将其内部时钟同步到系统的主时钟上,可和流行的GPS时钟系统方便地配合使用。



串行数字分量台标发生器LG60SDD



特点:

18Mbytes台标存储器

4:2:2 8bit无压缩填充信号和全带宽键信号

台标位置和动画参数可调

可用PC上载台标



技术指标:

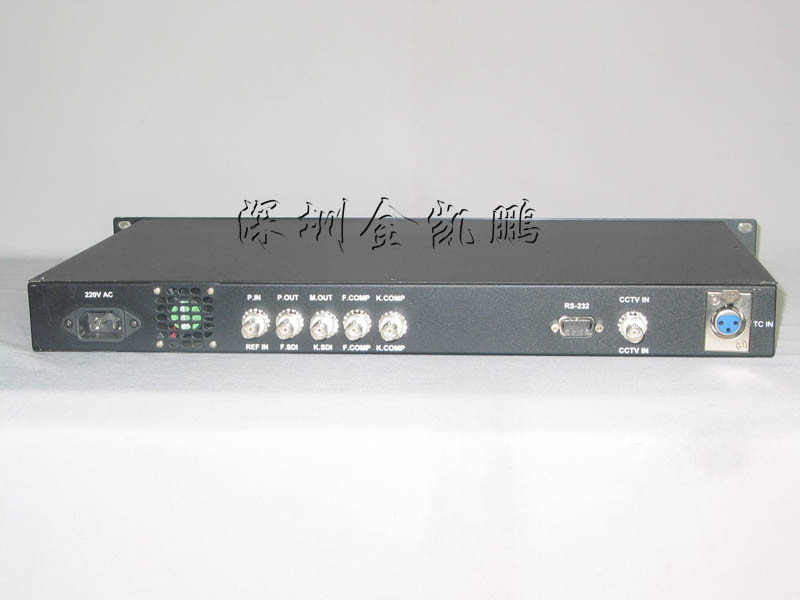

REF IN     参考输入

F. COMP       模拟填充监视输出

K. COMP       模拟键监视输出

F. SDI     串行数字分量填充输出

K. SDI     串行数字分量键输出

RS232      RS232接口,2Rx3Tx5Gnd

CCTV IN       CCTV校时输入

TC IN      LTC校时输入,用于连接GPS钟,1Gnd2In+3In-



参考输入

输入个数      1

信号格式      模拟复合NSTC/PAL或复合同步

连接器        BNC符合IEC169-8

阻抗          75



填充输出

输出个数   1

格式       SMPTE 259M-C270Mb/s525/625分量

连接器     BNC 符合 IEC169-8标准

阻抗       75

反射损耗   >18dB 到时钟频率

信号幅度   800mV +/-10%

直流偏移   0V+/-0.5V

上升下降时间  0.40.7nS20%80% 幅度)

过冲       <幅度的10%





键输出

输出个数   1

格式       SMPTE 259M-C270Mb/s525/625分量

连接器     BNC 符合 IEC169-8标准

阻抗       75

反射损耗   >18dB 到时钟频率

信号幅度   800mV +/-10%

直流偏移   0V+/-0.5V

上升下降时间  0.40.7nS20%80% 幅度)

过冲       <幅度的10%



填充监视输出

输出个数      1

制式       NSTCPALPAL-M

连接器     BNC符合IEC169-8

阻抗       75

幅度       1Vp-p(包括同步)

反射损耗      >40dB5.75MHz





键监视输出

输出个数      1

信号格式      带同步亮度信号

连接器        BNC符合IEC169-8

阻抗          75

幅度          1Vp-p(包括同步)

反射损耗      >40dB5.75MHz





台标存储器

容量       18Mbytes

采样       13.5MHz,无压缩





串行控制

接口       RS23238,400波特,8-bit,无校验

连接器     DB9, Male

功能       台标上载,全功能自动控制





LTC输入

信号形式   差分平衡

连接器    XLR Female

格式       SMPTE/EBU LTC 25/30

输入灵敏度 0.1Vp-p

频率   50/60Hz

功耗   18W





外型尺寸

高度   44mm

宽度   483mm

深度   260mm
