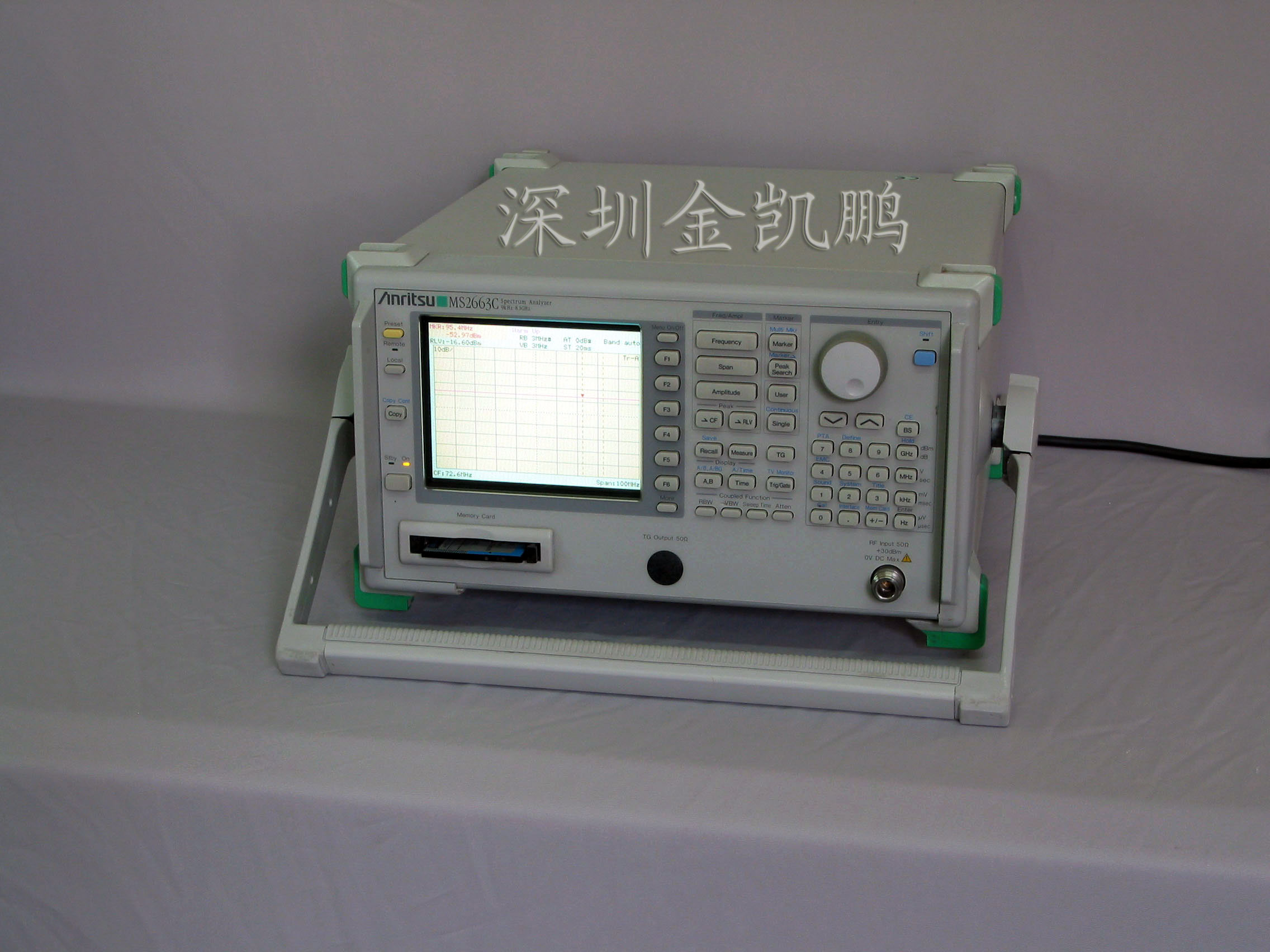

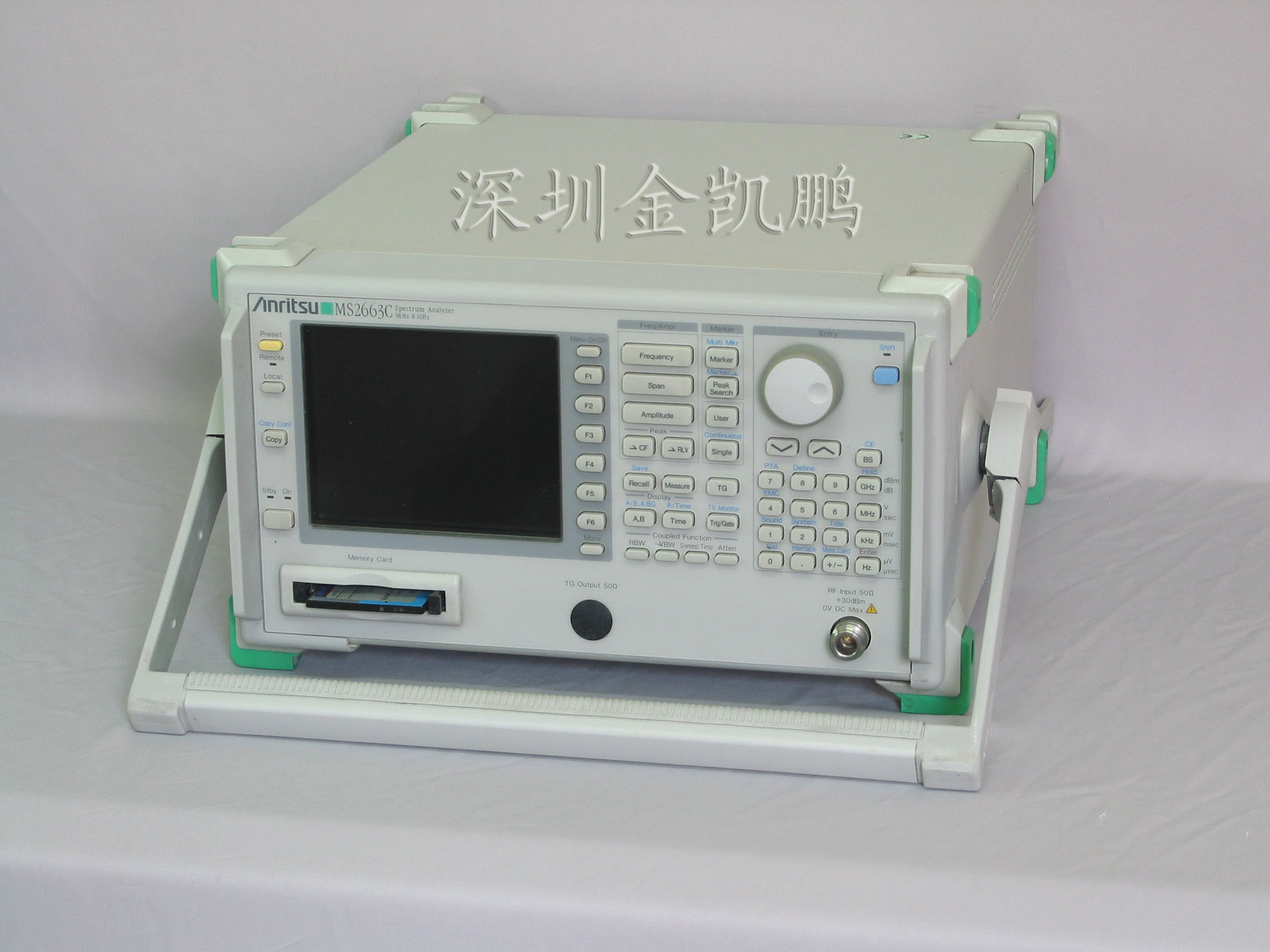

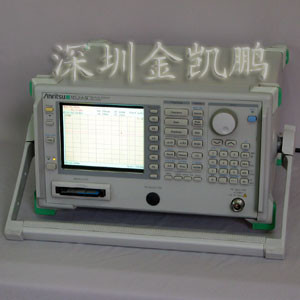

Anritsu(安立) 频谱分析仪 MS2663C
Anritsu(安立) 频谱分析仪 MS2663C简介：
Anritsu(安立) 频谱分析仪 MS2663C覆盖了9kHz到8.1GHz的频率范围。它可以测量三倍于频率带宽的失真信号，这种功能广泛应用于移动通讯中。
Anritsu(安立) 频谱分析仪 MS2663C具有如下基本功能：高的C/N比、低失真和较高的频率/电平精度，并且易于操作。
Anritsu(安立) 频谱分析仪 MS2663C具有“Measure”功能用以评估无线设备（频率计数器、C/N、邻道功率、占有频带宽度、突发平均电平和模板判定功能），并且能够进行双屏显示和FM解调波形显示。操作的可选择性意味着在合理的费用下可实现广泛的应用。
频率 频率范围 9kHz～8.1GHz
频率带宽 波段0（0～3.2GHz），波段1－（2.92～6.5GHz），波段1＋（6.4～8.1GHz）
预选器范围 2.92～8.1GHz（波段1－，1＋）
显示频率精度 ±（显示频率×参考频率精度＋带宽×带宽精度＋100Hz）
*带宽：≥10kHz，校准后
光标频率显示精度 标准：同显示频率精度，增量：同频率带宽精度
频率计数器 分辩率：1Hz，10Hz，100Hz，1kHz
精度：显示频率×参考频率精度±1 LSD（在S/N：≥20dB）
频率带宽 设置范围：0Hz，1kHz～8.2GHz
精度：±2.5%（带宽：≥10kHz），±5%（带宽：<10kHz，安装02选件）
分辩率带宽
（3 dB BW） 设置范围：1kHz，3kHz，10kHz，30kHz，100kHz，300kHz，1MHz，3MHz（随频率带宽的不同进行
手动设置或自动设置）*选件02：可扩展30Hz，100Hz和300Hz
在使用RBW噪声带宽方程的情况下可以实现噪声，C/N，邻道泄漏功率和通道电平等测量功能。
带宽精度：±20%（1kHz～1MHz），±30%（3MHz）
选择性（60dB:3dB）：≤15∶1
视频带宽 1Hz～3MHz（1-3序列），OFF*随RBW的不同进行手动设置或自动设置
噪声边带和稳定性 噪声边带：≤－100dBc/Hz（在1GHz点，10kHz的偏离处）
剩余FM：≤20Hzp-p/0.1s（在1GHz，带宽：0Hz）
频率漂移：≤200Hz/分钟（带宽：≤10kHz，扫描时间：≤100s）*在变化环境温度中热机1小时后
参考振荡器 频率：10MHz
老化率：2×10－6/年（典型值）；选件01：1×10－7/年，2×10－8/天
温度特性：1×10－5（典型值，0°～50℃）；选件01：±5×10－8（0°～50℃）
*参考于25℃的频率
幅度
电平测量 测量范围：平均噪声电平至＋30dBm
最大输入电平：＋30dBm（CW平均功率，RF ATT：≥ 10dB），±0Vdc
平均噪声电平：
≤－115dBm（1MHz～1GHz，波段0），≤－115dBm＋1.5f[GHz]dB（1～3.1GHz，波段0）
≤－115dBm＋0.5f[GHz]dB（2.92～8.1GHz，波段1）*RBW：1kHz，VBW：1kHz，
RF ATT：0dB
剩余响应：≤－100dBm（RF ATT：0dB，输入：50Ω终端，1MHz～8.1GHz）
总电平精度
±1.3dB（100kHz～3.1GHz，波段0），±2.3dB（2.92～8.1GHz，波段1）
*使用内部校准信号校准后的电平测量精度
总电平精度 参考电平精度（0～－49.9dBm）＋频率响应＋log线性度（0～－20dB）＋
校准信号源精度
参考电平
设置范围
对数标尺：－100～＋30dBm，线性标尺：224μV～7.07V
单位
对数标尺；dBm，dBμV，dBmV，V，DBμVemf，W，dBμV/m
线性标尺：V
参考电平精度：
±0.4dB（－49.9～0dBm），±0.75dB（－69.9～－50dBm，0.1～＋30dBm），
±1.5dB（－80～－70dBm）
*校准后，在100MHz处，带宽为1MHz（在RF ATT，RBW，VBW和扫描
间都设置为AUTO（自动））
RBW转换的不稳定度：±0.3dB（1kHz～1MHz），±0.4dB（3MHz）
*校准后，输入衰减器（RF ATT），参考与RBW 3kHz
设置范围：0～70dB（10dB步进）*随参考电平的不同手动或自动设置
精度：±0.3dB（0～50dB），±1.0dB（0～70dB）
*校准后，频率：100MHz，参考于RF ATT：10dB
±0.5dB（100kHz～3.2GHz，波段0，参考于100MHz，RF ATT：10dB，温
频率响应 度：18°～28℃）
±1.5dB（9～100kHz，波段0，参考于100MHz，RF ATT：10dB，温度：18°～28℃）
±1.5dB（2.92～8.1GHz，波段1，参考于100MHz，RF ATT：10dB，温度：18°～28℃）、
±1.0dB（100kHz～3.2GHz，波段0， RF ATT：10dB～50dB）
±3.0dB（2.92～8.1GHz，波段1， RF ATT：10dB～50dB）
*波段1，预选器调节后
波形显示
标尺（10格）
对数标尺：10，5，2，1dB/格
线性标尺：10，5，2，1%/格
线性度（校准后）
对数标尺：±0.4dB（0～－20dB），±1.0dB（0～－70dB），±1.5dB（0～－85dB），±2.5dB（0～－90dB），
线性标尺：±4%（比较于参考电平）
光标电平分辩率
对数标尺：0.01dB，线性标尺：参考电平的0.02%
失真响应 2次谐波失真：
≤－60dBc（10～200MHz，波段0，混频器输入：－30dBm）
≤－75 dBc（0.2～13GHz，波段0，混频器输入：－30 dBm）
≤－70 dBc（1.3～1.55GHz，波段0，混频器输入：－30 dBm）
≤－80 dBc（0.8～1GHz，波段0，混频器输入：－30 dBm）
≤－100 dBc（1.46～4.05GHz，波段，混频器输入：－20 dBm）
双音3阶互调失真：≤－70 dBc（10～100MHz），≤－80 dBc（0.1～8.1GHz）
*两个信号间的频率差值：≥50kHz，混频器输入：－30dBm
镜频响应：≤－70 dBc，多重响应：≤－70 dBc（波段1）
1dB增益压缩 ≥－5dBm（≥100MHz，混频器输入电平）
最大动态范围 平均噪声电平的1dB增益压缩电平：
>110dB（0.1～1GHz，波段0），>110dB－1.5f[GHz]dB（1～3.1GHz，波段0），
>110dB－0.5f[GHz]dB（2.92～8.1GHz，波段1）
失真特性（RBW：1kHz）
2次谐波：>72.5dB（10～200MHz），>80dB（200～500MHz），
>8 －0.75f[GHz]dB（0.5～1.3GHz）
>82.5－0.75f「GHz」dB（0.8～1GHz），>77.5－0.75f「GHz」dB（1.3～1.55GHz，波段0）
>97.5－0.25f「GHz」dB（1.46～4.05GHz，波段1）
3阶互调：>80dB（10～100MHz），>83.3B（0.1～1GHz），
>83.3－f 「GHz」dB（1～3.1GHz，波段0），
>83.3－1/3f「GHz」dB（2.92～8.1GHz，波段1）
扫描
扫描时间 设置范围：20ms～1000s（随着带宽，RBW，VBW的变化手动或自动设置）
精度：±15%（20ms～100s），±45%（110～1000s），±1%（时域扫描：数字零带宽模式）
扫描模式 连续，单一
时域扫描模式 模拟零带宽，数字零带宽
区域扫描 只在由区域光标指示的频率范围内扫描
跟踪扫描 在区域光标内沿峰值点扫描（也可以进行区域扫描）
功能 数据点数 501
检测模式 NORMAL：在取样点间同时显示最大和最小点
POS PEAK：在取样点间显示最大点
NEG PEAK：在取样点间显示最小点
SAMPLE：显示取样点的瞬时值0
检测模式转换不确定度：±0.5dB（在参考电平）
显示 彩色TFT-LCD，尺寸：5.5寸，彩色数目：17（RGB，64标尺设定），
亮度调整：5步进设置
显示功能 扫描A：显示频率频谱
扫描B：显示频率频谱
扫描时间：显示中心频率处的时域波形
扫描A/B：同时显示扫描A和扫描B。同一频率的同时扫描，单独频率的交替扫描
扫描A/BG：显示需要观察（背景）的频率区域和从背景中通过区域光标同时、
交替扫描选择的具体波段（前台）。
扫描A/时间：显示中心频率同时、交替扫描处的频率频谱和时域波形
扫描移动/计算：A→B，B→A，A→B，A+B→A，A－B→A，A－B+DL→A
存储功能 NORMAL，VIEW，MAX HOLD，MIN HOLD，AVERAGE，CUMULATIVE，
OVER WRITE
FM解调波形
显示功能 解调范围：2，5，10，20，50，100，200kHz/格
光标显示
精度：满刻度的±5%（参考于中心频率，DC耦合。RBW：3MHz，VBW：1Hz，CW）
解调频率范围：DC（在AC耦合时50Hz）～100kHz（范围：≤20kHz/格，VBW：关，
在3dB带宽时）
DC（在AC耦合时50Hz）～500kHz（范围：≥50kHz/格，VBW：关，在3dB带宽时）
*RBW：>1kHz可使用

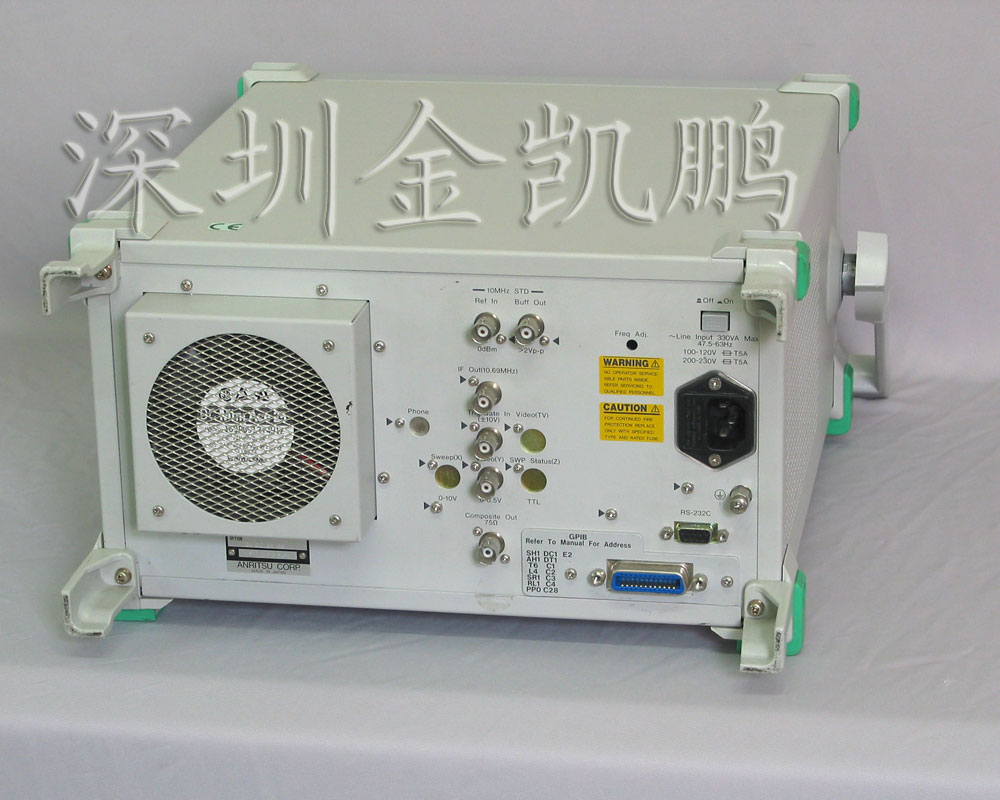

输入连接器 N-J，50Ω
辅助信号输入
和输出 IF输出：10.69MHz，BNC连接器
视频输出（Y）：0～0.5V±0.1V（100MHz，从下限到上限在10dB/格或10%/格，75Ω终端），BNC连接器
COMPOSITE OUTPUT（复合输出）：对于NTSC，1Vp-p（75Ω终端），BNC连接器
EXT REF INPUT（外部参考输入）：10MHz±10Hz，≥0dBm（50Ω终端），BNC连接器
信号搜索 AUTO TUNE（自动调谐），PEAK→CF，PEAK→REF，SCROLL
区域光标 NORMAL（正常），DELTA（增量）
光标→ MARKER→CF，MARKER→REF，MARKER→CF STEP SIZE，
ΔMARKER→SPAN，ZONE→SPAN
峰值搜索 PEAK（峰值），NEXT PEAK（下一个峰值），NEXT RIGHT PEAK（右侧下一个峰值），
NEXT LEFT PEAK（左侧下一个峰值），MIN DIP，NEXT DIP
多功能光标 光标数：最多为10「HIGHEST 10（最高10），HARMONICS（谐波），
MANUAL SET（手动设置）」
测量 噪声电平（dBm/Hz，dBm/ch），C/N（dBc/Hz，dBc/ch），占有带宽（功率N%法，XdB下降法），邻道功（REF：总电平/参考电平/波段内电平法，通道设计显示：2通道×图形显示），突发信号的平均电平（时域波形设计时间 范围的平均电平），通道电平（dBm，dBm/Hz），模板比较（上限/下限×每个2，时域），MASK（上限/下限×每个2，频率域）
保存/调用 保存和调用存储于内存（最多12组）或存储卡中的设定条件和波形数据
硬拷贝 打印机（HP点阵打印机，EPSON相应型号的点阵打印机）：
通过RS 232C，GPIB和并口（选件10）打印显示数据
绘图仪（HP-GL，GP-GL相应型号）：
通过RS-232C和GP-IB接口输出显示数据
PTA 语言：PTL（基于BASIC的翻译程序）
编程：使用外部的计算机
程序存储：存储卡，向上传递/下载到/于外部计算机
程序容量：192KB
数据处理：依照系统参数，系统子程序和系统功能直接进行测量
RS-232C 输出数据到打印机和绘图仪。由外部计算机控制（不包括电源开关）
GP-IB 符合IEEE488.2。由外部计算机控制（不包括电源开关）。或用PTA接口控制外部设备：SH1，AH1，T6， L4，
SR1，RL1，PP0，DC1，DT1，C1，C2，C3，C4，C28
修正
自动修正MA 1621A阻抗变换器的插入损耗
修正精度（RF ATT：≥10dB）：
±2.5dB（9～100kHz），±1.5dB（100kHz～2GHz），±2.0dB（2～3GHz，典型值）
天线修正系数：
修正特定天线场强（dBμV/m）的显示和测量，内部天线修正系数（MP 534A/651A偶极天线，MP635A/666A调 谐驻波天线，MP 414B环行天线和使用者自定义的四种天线），通过GPIB或RS-232C写信息，保存/下载到/于存储卡
记忆卡接口 功能：保存/调用测量参数/波形数据，向上传递/下载PTA程序；所使用的卡：SRAM，
EPROM，FLASH EPROM*只有SRAM可以写信息；卡容量：最大为2MB
连接器：符合JEIDA Ver. 4/4.1，PCMCIA Rel 2.0；2槽
其他 电导传输 符合EN55011（Group 1，Class A）
辐射传输 符合EN55011（Group 1，Class A）
静态放电 符合EN50082-1
辐射强度 符合EN50082-1
电导敏感度 符合IEC801-4（标准Ⅱ）
振动 符合MIL-STD-810D
电源（工作范围） 170～250Vac，47.5～63Hz，≤330VA
尺寸和重量 320（宽）×177（高）×351（长）mm，≤13.5㎏（不带选件）
环境温度 0°～50℃（工作），－40°～＋75℃（存放）
◆选件01：参考晶体振荡器
频率 10MHz
老化率 ≤1×10－7/年，≤2×10－8/天（开机后，以24小时后的频率为基准）
温度特性 +5×10－8（0°～50℃，以25℃为基准）
缓冲输出 BNC连接器，10MHz，>2Vp-p（200Ω终端）
◆选件02：窄分辩率带宽
分辨率带宽（3dB） 30Hz，100Hz，300Hz
分辨率带宽转换的不确定度 ±0.4dB（RBW 3kHz参考）
分辨率带宽精度 ±20%（100，300Hz）
选择性（60 B：3B）≤15∶1（RBW：100，300Hz），≤20∶1（RBW：30Hz）
◆选件04：高速时域扫描
扫描时间 12.5μs，25μs，50μs，100～900μs（一个重要的数字位设置）1.0～19ms（两个高级有效位设置）
精度 ±1%
光标电平分辨率 0.1dB（log标尺），0.2%（线性标尺，相对于参考电平）
◆选件06：触发/门电路
触发转换 FREERUN（自激），TRIGGERED（触发）
触发源
EXT（外部） 触发电平：+10V（分辩率：0.1V），TTL电平
触发斜率：上升，下降
连接器：BNC
VIDEO（视频） 对数标尺：－100～0dB（分辨率：1dB）
触发斜率：上升，下降
WIDE IF VIDEO
（宽中频视频） 触发电平：高，中或低，可设置
带宽：20MHz
触发斜率：上升，下降
LINE 频率：47.5～63Hz（线性锁定）
TV 方法：M-NTSC，B/G/H PAL
合成：V-SYNC，H-SYNC
合成线性（NTSC）
H-SYNC（ODD）：7～262线，H-SYNC（EVEN）：1～263线
合成线性（PAL）
H-SYNC（ODD）：1～312线，H-SYNC（EVEN）：317～625线
*需安装16选件
触发延迟 预触发（在触发点以预先设定的最大屏幕显示波形）
范围：－时间带宽～0s
分辩率：时间带宽/500
后触发（在出发点最大65.5ms后显示波形）
范围：0～65.5ms
分辩率：1ms
门扫描 在频率域，以特定门间隔显示输入信号的频谱
门延迟：0～65.5ms（从触发点，分辩率：1us）
门宽度：2us～65.5ms（从门延迟，分辩率：1us）
◆选件07：AM/FM解调器
声音输出 带有内部扬声器和耳机连接器接口（3.5插孔），可调整音量
◆选件10：并行接口*1
功能 将数据输入到打印机（并口标准）
连接口 D-sub 25针（插孔）
*1：GPIB接口不能与之同时安装
◆选件15：扫描信号输出
扫描输出（X） 0~10V+1V（≥100KΩ终端，从显示标尺的左侧到右侧），BNC
静态扫描输出（Z） TCL电平（带扫描的低电平）
|
